FPC鋼片補強機

雙翌SY_ReinforcingMch補強機是雙翌光電自主研發的用于補強軟性線路板的應用軟件產品。

補強板主要解決柔性電路板的柔韌度性，提高插接部位的強度，方便產品的整體組裝。補強鋼片就是貼在FPC柔性線路板的某個位置或區域來增加厚度，是為了加強FPC的機械強度方便表面裝零件等；有的是起到導電和感應的作用。

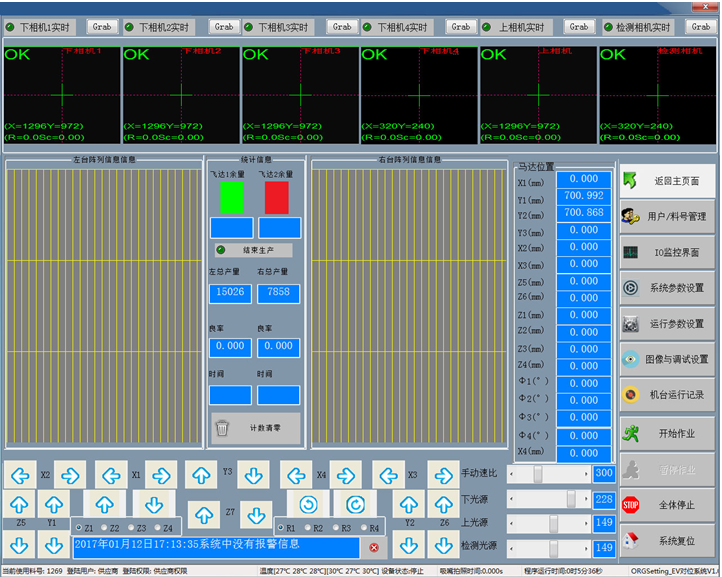

項目需求功能特點用戶界面應用視頻

系統由工業PC為核心控制系統；運動控制卡+直線電機+伺服、步進伺服、步進電機組成的運動控制系統；工業CCD千兆以太網相機+專業圖像處理軟件組成的視覺系統；溫度傳感器+溫度控制器+固態繼電器+發熱器組成溫度控制系統；帶有伺服電機控制的機械手，實現自動取放產品和隔板。

本系統由高清工業數字以太網相機+工業高清鏡頭+專業圖像處理軟件構成；主要負責FPC產品MARK位置捕獲，用以矯正FPC產品坐標系，保證貼合的精度。用于標定設備精度，如相機精度標定，吸嘴旋轉中心標定，貼合位置檢測等。
