在現代工業領域，影像測量?jī)x已經成為質量控制不可或缺的工具。而探針作為影像測量?jī)x的關鍵組成部分，直接關系到測量結果的準確性和可靠性。

隨著工業制造向高精度、高效率方向不斷發展，探針技術也經歷了長足的進步，呈現出多樣化的類型和特性，以滿足不同場景下的測量需求。

一、 測量原理，光學與觸覺的融合

影像測量?jī)x的基本工作原理結合了非接觸式光學測量和接觸式物理探測兩種技術路徑。在光學測量方面，系統通過高解析度工業相機采集工件表面影像，結合自動變倍鏡頭實現不同倍率的光學放大。

當遇到光學測量難以應對的復雜特征時，接觸式探針便發揮了不可替代的作用。探針通過直接接觸工件表面，在接觸瞬間產生信號觸發，采集一個測量數據。

這種光學與觸覺的協同工作模式，使得影像測量?jī)x能夠覆蓋更為廣泛的測量需求。為實現兩種測量模式的精準配合，現代影像測量?jī)x采用探針到影像同軸校準技術，確保所有傳感器都在同一個參考坐標系下，使操作者可以靈活使用任何傳感器進行測量。

二、 探針類型，應對多樣測量需求

根據測量任務的不同特性，工業界已經發展出多種類型的探針，每種類型都有其獨特的結構和適用場景。

直探針

直探針是結構最為簡單的一種探針系統，由紅寶石測球和測桿組成。這種探針具有剛性高、精度穩定的特點，適用于大多數常規測量任務。

紅寶石因?yàn)槠涓哂捕忍匦?，制成的探針磨損量極小，同時其低密度特性使得針尖質量最小，可以有效避免由于測量機運動或振動而造成的探針誤觸發。

星型探針

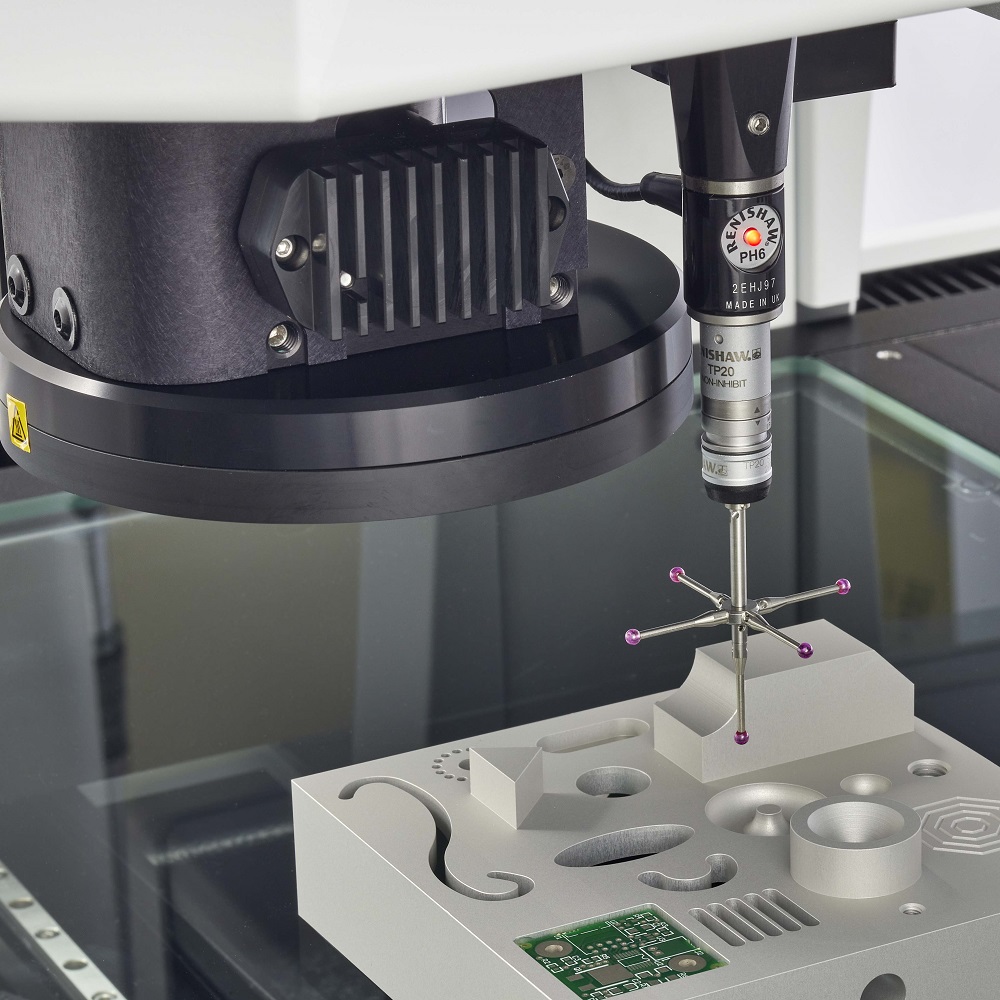

星型探針由四個或五個紅寶石探針安裝在剛性的不銹鋼中心上構成。這種多探針組合設計讓使用者可以使用多探針測頭來測量復雜的元素和孔，有效縮短檢測時間。

星型探針減少了在測量諸如邊緣或凹槽等內部特征時移動測頭到極限點的必要性，尤其能在Z方向進行有效的檢測。

圓盤探針

圓盤探針專為測量鉆孔的切口和凹槽而設計，這些特征通常使用星型測頭是無法探測到的。從幾何形態上看，圓盤探針可以理解為球度非常好的球的“截面”，它們提供多種直徑和厚度選項。

使用簡單圓盤的球型邊緣進行探測，與使用尺寸相當?shù)拇筇结槣y(cè)球同樣有效，不過圓盤探針需要精細的角度校正，以確保正確觸測待測工件。

針對特殊測量需求，還有多種專用探針。圓柱探針用于探測薄壁材料的孔和各種帶螺紋的元素。尖探針則專門設計用于檢測螺紋體、特殊的點和劃線。

而陶瓷中空球狀探針很適合于探測X，Y和Z三個方向上比較深的元素和孔，大直徑球的探測可以減小粗糙表面的影響。

三、材料科學，探針性能的基石

探針的材料選擇直接影響著其測量精度和使用壽命。在測球材料方面，紅寶石是最為常見的選擇，因?yàn)樗悄壳耙阎^堅硬的材料之一。

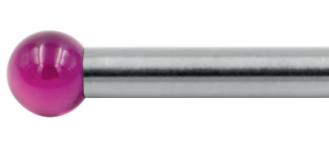

紅寶石

紅寶石球具有良好的表面光潔度，并具有優異的耐壓強度和抗碰撞性。但在兩種特定情況下，紅寶石可能不是最佳選擇，一是高強度對鋁制工件掃描時，由于材料吸引會產生膠著磨損現象；二是對鑄鐵材料工件進行高強度掃描時，紅寶石表面會產生磨損。

針對這些特殊情況，工業界開發了替代材料。氮化硅擁有許多與紅寶石類似的特性，是一種非常堅硬并耐磨損的陶瓷材料。

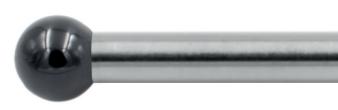

氮化硅

氮化硅與鋁材料不會相互吸引，因此不會產生紅寶石球上出現的磨損問題，但它掃描鋼表面時磨損較大，因此最適合用于鋁件的測量。

金剛石

金剛石是目前可用的最硬材料，其耐磨性極高，長期測量堅硬材質時，測針球體形狀幾乎不變。同時又完美適用于對鋁制部件的 掃描作業而不會產生任何材料雜質附著現象。無論是實心還是表面涂層金剛石（鉆石）測針，均具有很高的穩定性，擁有普通測針數倍的壽命。

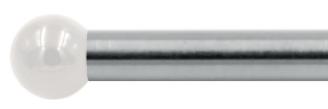

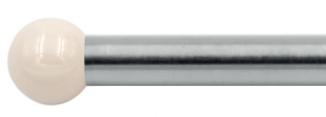

陶瓷

陶瓷測桿在測球直徑大于3mm或長度大于30mm的情況下，相比不銹鋼具有更好的硬度，同時比碳化鎢重量更輕。對于長度超過50mm的探針，碳纖維材料具有最佳的剛性質量比，它在縱向和扭矩方面具備良好的剛性，同時重量特別輕。

四、應用場景，多行業精密測量實踐

影像測量?jī)x探針的應用已經滲透到各個精密制造領域。在機械加工行業中，探針被用于檢測齒輪模數、螺紋參數及鍵槽尺寸。這些參數的精確測量對于機械傳動系統的順暢運行至關重要。

電子制造業同樣離不開探針測量技術。在這一領域，探針適用于PCB板孔位精度、SMT元件共面性分析。隨著電子元件向小型化、高密度方向發展，對測量精度的要求也在不斷提高。

汽車制造對零部件質量有著嚴格標準，探針技術在發動機缸體平面度、齒輪齒形誤差測量等方面發揮著重要作用。這些測量任務直接關系到汽車的性能和可靠性。

在模具制造業中，探針可快速完成型腔輪廓掃描與逆向工程。模具的精度往往決定了最終產品的質量，探針測量為此提供了可靠保障。

半導體作為高科技產業，對測量精度有著極高的要求。半導體測試探針主要用于芯片設計驗證、晶圓測試、成品測試環節，是連通芯片、晶圓與測試設備進行信號傳輸?shù)暮诵牧悴考?/p>

通過與測試機、分選機、探針臺配合使用，探針能夠篩選出設計缺陷和制造缺陷產品，在確保產品良率、控制成本、指導芯片設計和工藝改進等方面具有重要價值。

五、選型原則，精準匹配測量需求

選擇合適的探針是確保測量精度的關鍵環節。在選型過程中，有幾個核心原則需要遵循。探針長度應盡可能短，因?yàn)樘结槒澢蚱痹酱?，精度將越低?/p>

使用長測針時務必確保其有足夠的穩定性與剛性，當測頭校驗結果較差時，需要考慮使用的測針剛性是否合適。

連接點數量應最小化，每次將探針與加長桿連接在一起時，都會引入新的潛在彎曲和變形點。因此在實際應用中，應盡可能減少連接的數目，避免過多的螺紋連接，能使用一根測針時盡量避免使用測針組合的方式。

測球尺寸應盡可能大，這樣可以增大球與桿之間的空隙，減少由于晃動而誤觸發的可能性。同時，測球直徑較大可以減小被測表面不光滑對測量精度的影響。

在滿足測量要求的前提下，盡量選擇球頭半徑較大的測針，使表面粗糙度對測量精度的影響降至最低。

對于特定的測量任務，需要考慮專門的探針配置。例如測量?jī)A斜孔時，可選擇大測針，更好的選擇是帶角度的測針組件，這樣可以解決所有可能碰撞的問題。

對于內腔徑太深的情況，普通測針易產生干涉，可以考慮使用星形針、盤形針或半球形等特殊的測針配置。

材料匹配也是選型中的重要考量因素。掃描測量鋁件時盡量使用氮化硅球頭的測針，而掃描測量鑄鐵件時盡量使用氧化鋯球頭的測針。

測針角度的調整應盡可能與被測特征匹配，特別是固定式模擬測頭使用立方體和關節時。

還需要注意確保使用的測針長度和重量沒有超出測頭傳感器的使用限制要求。當使用的測針較細時，需要考慮使用低測力吸盤或觸測力更低的測頭，以降低測針測量時的變形對測量精度的影響。

同樣，測力及運動速度加速度等參數也應適合所選測針組合，當使用較細的測針時應根據需要減小這些參數。

從機械加工到電子制造，從汽車工業到半導體產業，影像測量?jī)x探針的應用范圍正在不斷擴大。隨著制造工藝的持續進步，對測量精度的要求將越來越高，這將推動探針技術向更高精度、更長壽命、更強適應性方向發展。

探針雖小，卻是現代工業質量體系中不可或缺的一環。每一次精準的觸碰，都在守護著工業制造的精度邊界，為精密制造之路奠定堅實基礎。
