在柔性屏貼合工藝中，微米級的偏差就可能導致屏幕出現氣泡、觸控失靈等功能性缺陷，直接影響產品良率和用戶體驗。

傳統貼合方式依賴機械定位與人工校準，不僅效率低下，且受限于人眼分辨率與操作穩定性，難以實現批量生產中的一致性保障。

CCD視覺對位系統應運而生，它通過工業相機捕捉特征圖像，經算法處理計算出位置偏差，引導運動平臺進行實時校正，形成視覺運動的閉環控制。這種方式將定位精度從毫米級提升至微米級，成為高端制造設備不可或缺的核心技術。

一、高精度貼合的核心挑戰

柔性屏的高精度貼合面臨多重技術挑戰，這些挑戰主要源于材料特性、工藝要求和生產環境三大維度。

從材料角度看，柔性屏幕本身具有易變形、易反光的物理特性。在貼合過程中，柔性基材可能因應力釋放或真空吸附而產生微米級形變，傳統定位方式難以實時追蹤和補償這種動態變化。此外，柔性屏表面的反光特性會干擾圖像采集，降低特征點識別可靠性。

工藝要求方面，現代消費電子產品追求極窄邊框與高屏占比，這要求貼合精度必須控制在±0.02毫米以內。如此嚴苛的公差范圍，相當于要求系統能夠識別并校正不到頭發絲直徑四分之一的偏差。

生產環境上，工業現場存在振動、溫度波動等多種干擾因素。這些因素會影響相機穩定性與成像質量，進而降低定位精度與重復性。生產線需要適應多品種、小批量的柔性生產模式，視覺系統必須具備快速換產與參數自適應能力。

二、Master Align視覺技術方案

針對上述挑戰，一套基于機器視覺技術的解決方案被提出，并以雙翌光電的Master Align視覺系統為核心構建完整的貼合工作站。

照明系統創新是該方案的基礎環節。方案采用高均勻性同軸光源，這種光源通過特殊分光鏡設計，使光線沿鏡頭軸向垂直照射被測物體。對于柔性屏表面易反光的特性，同軸光能有效消除鏡面反射干擾，凸顯表面微觀紋理與邊緣特征。系統支持光源多級亮度調節，適應不同材質與表面狀態的成像需求。

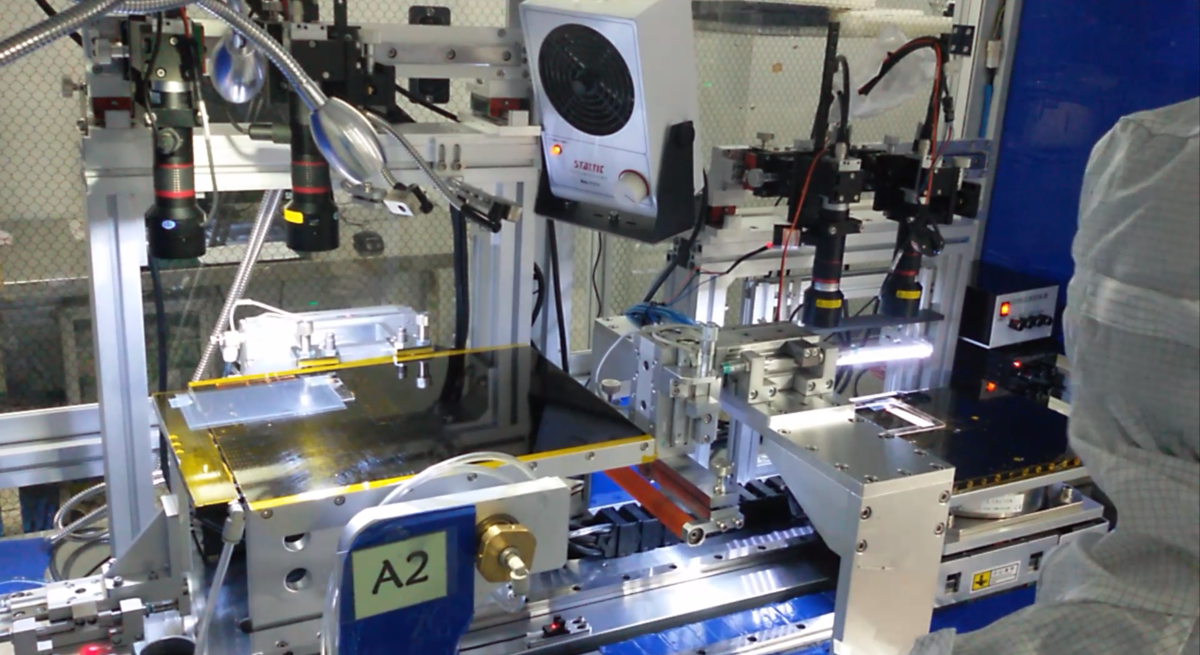

視覺系統架構采用四相機協同布局。其中兩個高分辨率CCD相機專門負責加強膜上的特征點識別，另外兩個相機則專注于屏幕本身的定位標記捕捉。這種分工協作模式擴大了檢測視野，同時通過多視角數據融合，有效克服了單相機因視角受限導致的測量誤差。四臺相機通過精密標定建立統一坐標系，確保數據空間一致性。

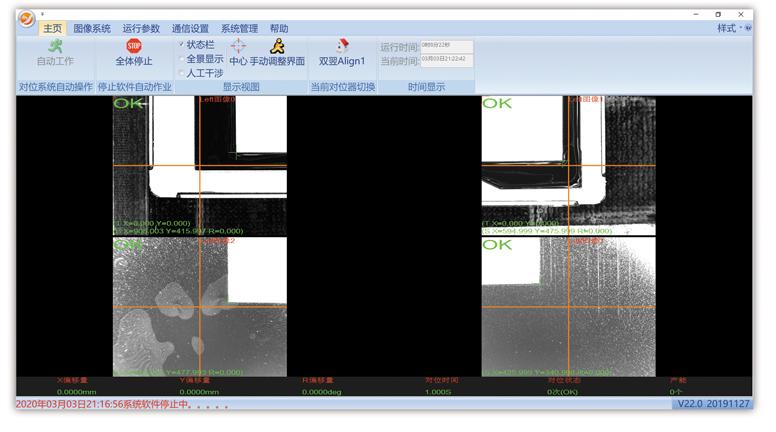

軟件算法核心依托MasterAlign視覺系統。該系統采用分布式圖像采集與同步處理架構，能在0.2秒內完成微米級特征點捕捉與位置解算。其先進圖像處理算法能夠穩定識別反光、透明和復雜紋理表面，即使在高對比度和不同光照條件下仍保持優異性能。系統內置的閉環控制模塊結合平臺標定數據與實時誤差反饋，支持拍照對位復檢循環驗證模式，確保多次對位場景下的穩定性。

運動控制集成方面，視覺系統與高精度運動平臺深度耦合。平臺重復定位精度可達0.02毫米，配合視覺系統的實時反饋，形成全閉環控制回路。當相機檢測到位移偏差后，系統立即解算補償量并驅動平臺微調，實現所見即所得的精準對位。

三、方案應用成效

在實際生產線部署中，該CCD視覺對位方案取得了顯著的技術與經濟效益，將柔性屏貼合工藝提升至新的水平。

精度指標方面，對于觸摸屏與柔性屏的貼合這一高難度工藝，系統能夠?qū)⒍ㄎ痪瓤刂圃凇?微米以內，充分滿足柔性屏微米級貼合的公差要求。

生產效率提升同樣顯著。傳統貼合方式單件作業周期約30秒，而引入視覺對位系統后，這一時間縮短至8秒。系統快速換產功能，使產品型號切換時的參數調整時間壓縮至傳統方案的三分之一。貼合速度可提升至120米/分鐘，完全匹配高速生產線節奏。

質量改善數據最為直觀。在手機柔性屏貼合應用中，系統將貼合良率從95%提升至99.9%以上，大幅減少返工與報廢。通過精準對位，屏幕邊緣的氣泡發生率降低約90%。

綜合經濟效益分析顯示，雖然視覺系統初期投入較高，但通過良率提升、人力節約與設備利用率提高，投資回報周期通常在12-18個月內。以年產百萬片柔性屏的生產線為例，良率提升帶來的年度成本節約可達數百萬元。

四、結語

CCD視覺對位技術在柔性屏貼合領域的成功應用，為整個精密制造業提供了可復制的技術范式。這一系統展現的技術路徑與工程方法，正逐步滲透至半導體封裝、新能源電池疊片、醫療器械組裝等更多高端制造場景。

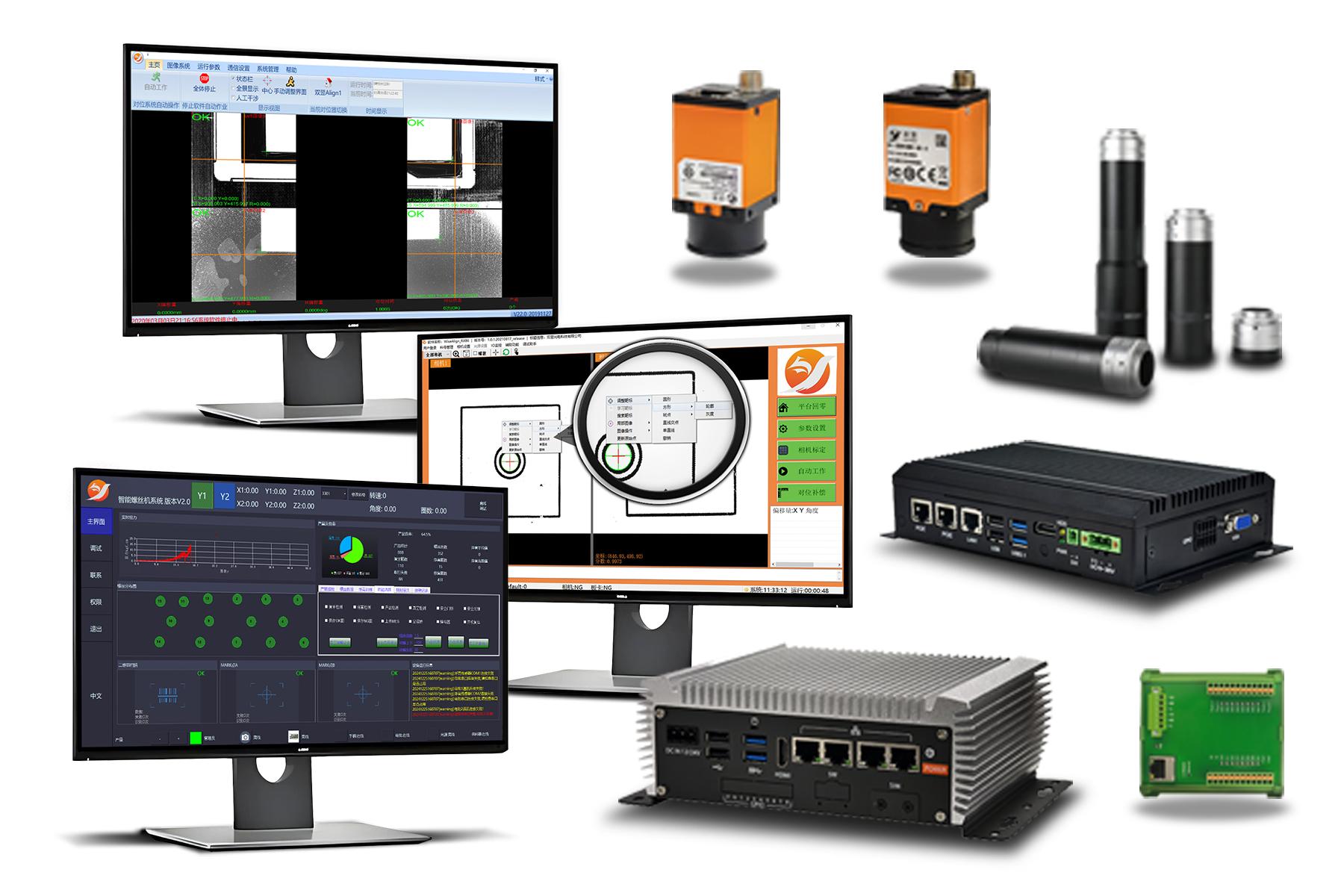

作為該領域的代表，雙翌光電MasterAlign系統已形成從雙相機到十六相機的完整產品矩陣，能夠滿足不同尺寸、不同精度的對位需求。隨著國產視覺系統在算法優化、硬件定制與行業適配方面的持續深耕，將為廣大制造商帶來智能、全面且高效的自動化生產鏈路。
